একক বা ডাবল স্ট্যান্ডার্ড বা কাস্টম টাইপ GB, DIN, , JIS, ISO, ANSI/ASTM, B7, BS শোল্ডার টাই প্লেট
রেল টাই প্লেট:
রেল টাই প্লেটকে সাধারণত রেল বেস প্লেট বা সোল প্লেটও বলা হয়, এটি একটি ক্রেন রেল বা ট্র্যাক সাপোর্ট সিস্টেমের রেলপথ নির্মাণের প্রধান উপাদান।
রেল টাই প্লেটের কাজ:রেল টাই প্লেটগুলি রেলকে সমর্থন করতে এবং পুরো রেল বেঁধে রাখা সিস্টেমগুলিকে ঠিক করতে ব্যবহৃত হয়।এটি সর্বদা একটি রেল ট্র্যাকের লোড বজায় রেখে এবং টাই স্লিপারগুলিতে লোডের কিছু অংশ স্থানান্তর করে একসাথে অ্যাঙ্কর বোল্ট বা স্পাইকের সাথে কাজ করে।টাই প্লেটে একটি সমতল মসৃণ বিশ্রামের পৃষ্ঠ রয়েছে যাতে উল্লম্ব প্রান্তিককরণের গ্যারান্টি দেওয়া হয় এবং রেল লাইন সিস্টেমের জন্য রেলটিকে সঠিক গেজে রাখা যায়।
কিং রেল রেল টাই প্লেট তৈরি করতে পারে ঢালাই (ঝালাই করা বা তৈরি করা টাইপ) অথবা ফোরজিং বা রোলিং, বিভিন্ন রেল বিভাগের জন্য, কাঠের, ইস্পাত বা কংক্রিটের স্লিপারগুলির জন্য, লোড এবং রেলের মান যাই হোক না কেন, যেমন UIC 60, UIC 54, RN 45, 90 A, ইত্যাদি
রেল টাই প্লেটের প্রকার:
বিভিন্ন পাঁজরযুক্ত টাই প্লেট সমর্থন করার জন্য একটি একক বা ডবল কাঁধের নির্মাণ।

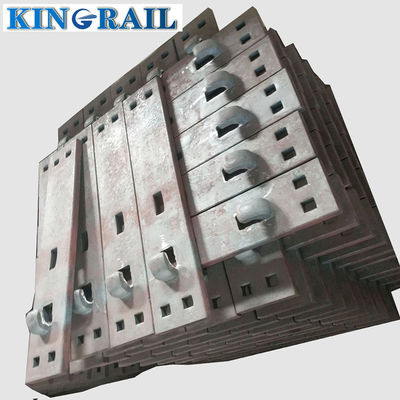

1. একক কাঁধ টাই প্লেট
একক কাঁধের টাই প্লেটগুলি প্লেটের মাঠের প্রান্তে ডিজাইন করা হয়েছে।গ্রাহকদের রেলের ভিত্তি প্রস্থ প্রয়োজন কারণ প্লেটের সংক্ষিপ্ত প্রান্ত বা গেজ প্রান্তটি রেল ট্র্যাকের ভিতরে থাকে।যদি রেলের ওজন 56lb থেকে 100 lb হয় তবে আমরা সিঙ্গেল শোল্ডার টাই প্লেট ব্যবহার করার পরামর্শ দিই।
2.ডাবল কাঁধের বেস প্লেট
আমরা গ্রাহকের অনুরোধ অনুযায়ী 2-হোল, 4-হোল, 5-হোল, 6-হোল বা 8-হোল সরবরাহ করি।যদি রেল 100 পাউন্ডের চেয়ে বড় হয় তবে এটি সাধারণত ডবল কাঁধের প্লেট ব্যবহার করা হয়।

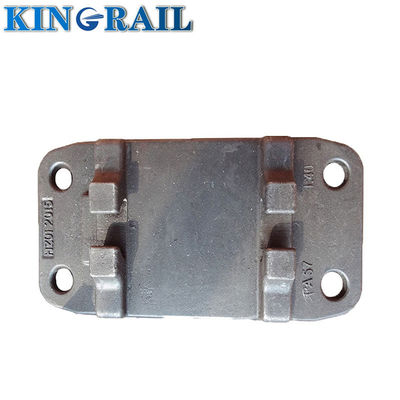

3. ঢালাই রেল টাই প্লেট
রেল টাই প্লেট তৈরির জন্য একটি খরচ সাশ্রয়ী কাস্টিং রেল টাই প্লেট আরেকটি সাধারণ প্রযুক্তি।
- প্রকার: রেল UIC54, UIC60, 50kg রেল, 60kg রেল, S49 এবং কাস্টমাইজড মাপের জন্য ব্যবহৃত
- উপাদান: QT500-7 বা QT450-10 - ফোরজিং দ্বারা নিম্ন কার্বন ইস্পাত বা উচ্চ কার্বন ইস্পাত, এবং নিম্ন কার্বন ইস্পাত S275JR, Q235, ইত্যাদি।ঘূর্ণায়মান দ্বারা
- স্ট্যান্ডার্ড: UIC864-6

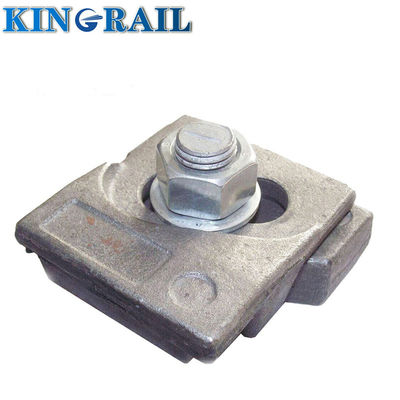

4. কেপিও ফাস্টেনিং সিস্টেমের জন্য বেস প্লেট
কেপিও ফাস্টেনিং সিস্টেমে, রেলকে সমর্থন করার জন্য এবং রেল বোল্ট এবং স্পাইকের সাথে একসাথে কাজ করে পুরো ফাস্টেনিং সিস্টেমটি ঠিক করার জন্য একটি রেল বেস প্লেট ব্যবহার করা খুবই গুরুত্বপূর্ণ।
অন্যান্য ধরনের যেমন হুক টুইন টাইপ প্লেট, রেল সোল প্লেট বা অন্যান্য স্ট্যান্ডার্ড প্লেট সেই অনুযায়ী কাস্টমাইজ করা হয়!
সর্বাধিক জনপ্রিয় রেল কাঁধ বা রেল টাই প্লেটের প্রযুক্তিগত পরামিতি:
| টাইপ |
মাত্রা |
গর্ত |
ঝোঁক |
রেল |
ওজন (কেজি) |
| আরপিএইচ 1/160 |
345/285/127/160x15/13 |
Ø 26 (4x) |
1:40 |
এস 49/এস 54 |
7,86 |
| আরপি 01/01/160 |
345/285/127/160x15/13 |
Ø 26 (4x) |
1:40 |
এস 49/এস 54 |
7,70 |
| আরপিএইচ 1/210 |
345/285/127x210x15/13 |
Ø 26 (4x) |
1:40 |
এস 49/এস 54 |
10,55 |
| আরপিএইচ 1/210 |
345/285/127x210x15/13 |
Ø 36,3 (2x) |
1:40 |
এস 49/এস 54 |
10,55 |
| Rph 1/210 FVZ |
345/285/127x210x15/13 |
Ø 26 (4x) |
1:40 |
এস 49/এস 54 |
10,69 |
| Sph 1(a) |
345/350/127x410x15/13 |
Ø 26 (8x) |
1:40 |
UIC 60 |
20,60 |
| Rph 6/160 |
370/310/152x160x15/13 |
Ø 26 (4x) |
1:40 |
UIC 60 |
8,44 |
| Rph 6/210 |
370/310/152x210x15/13 |
Ø 26 (4x) |
1:40 |
UIC 60 |
11,32 |
| SZ 60 |
370/350/152x420x15/13 |
Ø 26 (8x) |
1:40 |
UIC 60 |
22,73 |
| Rph 11 Ü |
664/554x160 |
Ø 26 (4x) |
1:40 |
এস 54 |
15,37 |
| Rph 13 Ü |
690/570x160 |
Ø 26 (4x) |
1:40 |
UIC 60 |
15,27 |
| আরপিও 5 |
345/285/127x160x15/13 |
Ø 26 (4x) |
1:20 |
এস 49/এস54 |
8 |

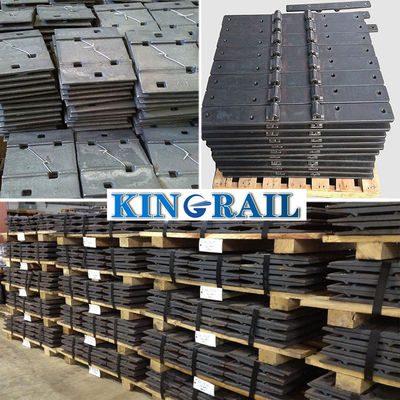

প্যাকেজ এবং চালান:
আমরা আমাদের কোম্পানির মানের প্রথম নীতিতে বিশ্বাস করি।রেল শিল্প স্বীকৃত স্বীকৃতি স্কিম দ্বারা উত্পাদিত তারপর সারা বিশ্বে আমাদের সমস্ত গ্রাহকদের গুণমানের নিশ্চয়তা দেওয়ার জন্য আমাদের পরিষেবা এবং পণ্যগুলি সরবরাহ শৃঙ্খল জুড়ে।Kingrail ISO, RISQS, তে স্বীকৃতি বজায় রাখে।এই স্তরের নিশ্চয়তা প্রদান করা, এটি আমাদের গ্রাহকদের শুধুমাত্র তাদের আত্মবিশ্বাসের কারণ নয়, আমাদের সাথে বারবার কাজ করার ইচ্ছাও রয়েছে। আমরা কি শুধুমাত্র যন্ত্রাংশ বিক্রি করি না, আমাদের শিল্পের জ্ঞান, অভিজ্ঞতা এবং পরিষেবাও বিক্রি করি।
