পণ্যের বিবরণ:
|
উপাদান:: | Q235 বা Q345 ইস্পাত | উৎপাদন: | ঢালাই বা ফরজিং, গরম/ঠান্ডা ঘূর্ণিত |
---|---|---|---|
স্ট্যান্ডার্ড: | BS, DIN, GB, JIS, UIC, ইত্যাদি | প্রক্রিয়াকরণ পরিষেবা:: | ছাঁচনির্মাণ, কাটা |
আবেদন: | রেল নির্মাণ প্রকল্প রক্ষণাবেক্ষণ | মান নিয়ন্ত্রণ: | আধা-সমাপ্ত পরিদর্শন এবং সমাপ্ত পরিদর্শন |
লক্ষণীয় করা: | রেলপথের জিজ্ঞাসাবাদ টাই প্লেট স্থির,কংক্রিট জিজ্ঞাসাবাদ টাই প্লেট স্থির |
এর ভূমিকারেলপথ স্লিপার ফিক্সিং টাই প্লেট রেলের উপর বা কংক্রিট স্লিপারের জন্য ব্যবহার

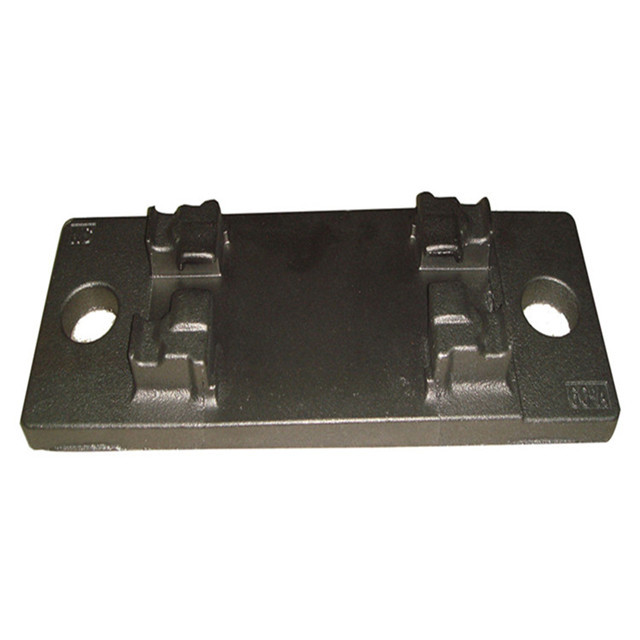

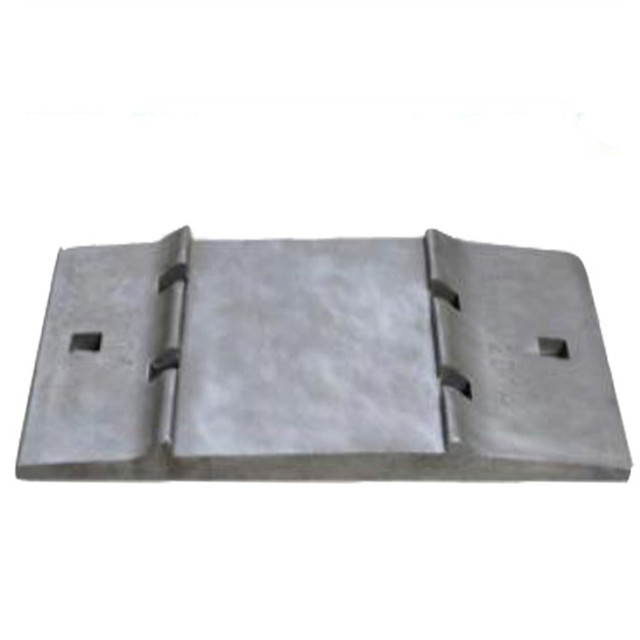

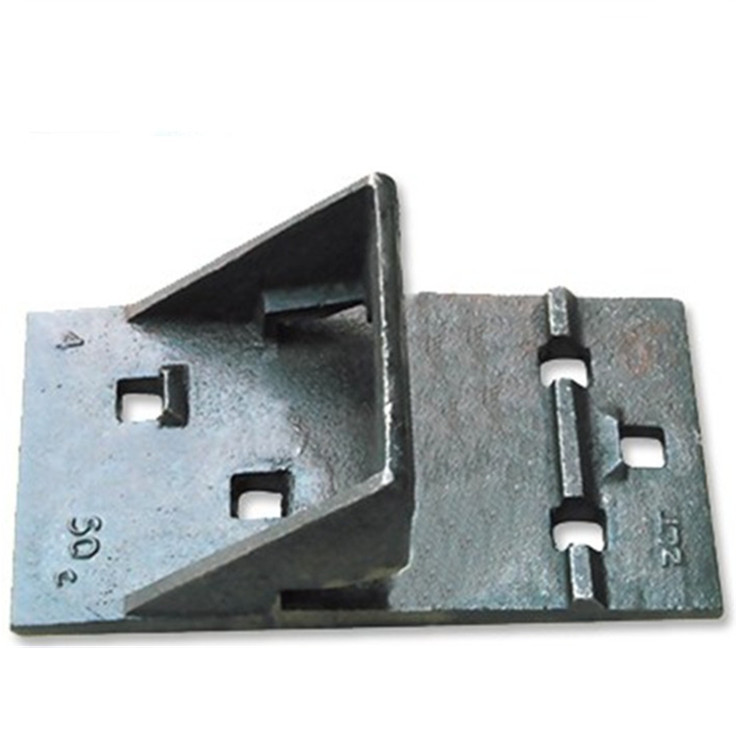

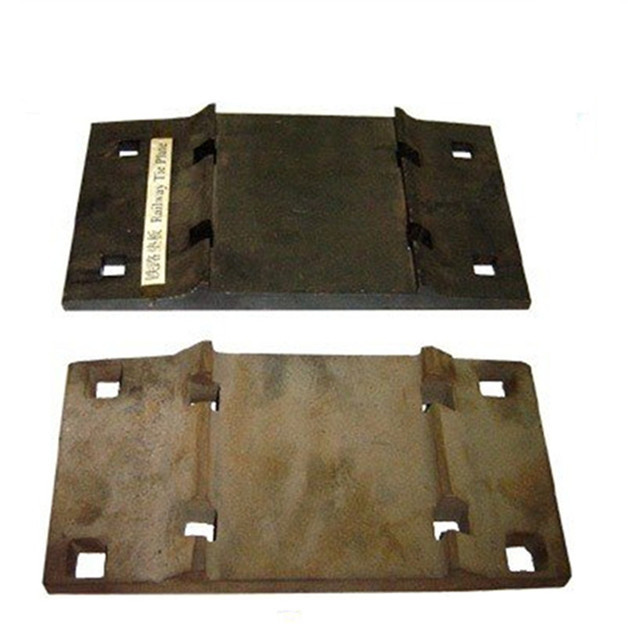

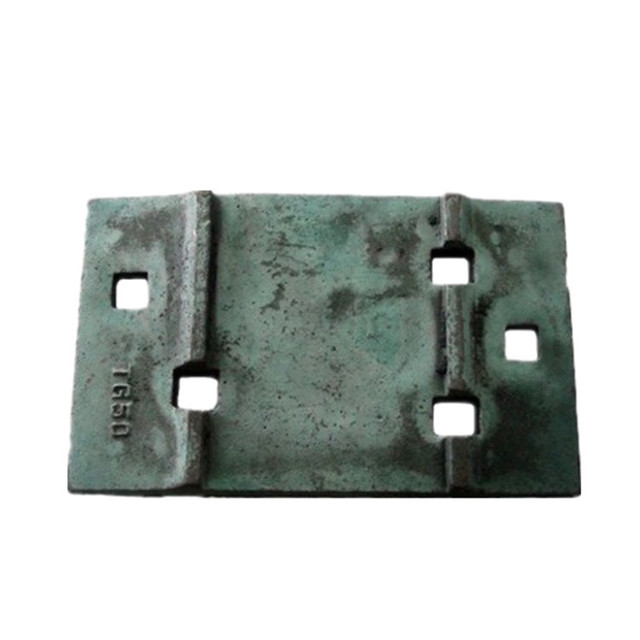

একটি টাই প্লেট, বেসপ্লেট বা সোল প্লেট হল একটি স্টিলের প্লেট যা ফ্ল্যাঞ্জড টি রেল এবং ক্রসটির মধ্যে রেল ট্র্যাকে ব্যবহৃত হয়।টাই প্লেট ভারবহন এলাকা বৃদ্ধি করে এবং সঠিক গেজ করার জন্য রেলকে ধরে রাখে।প্লেটের ছিদ্র দিয়ে স্পাইক বা বোল্টের মাধ্যমে কাঠের বন্ধনে বেঁধে দেওয়া হয়।
উপাদান: ইস্পাত, Q235, Q345
সারফেস: জিঙ্ক ধাতুপট্টাবৃত, হট ডিপ গ্যালভানাইজড, প্লেইন, পেইন্টেডআবরণ, কালো
প্রক্রিয়া: ড্রপ নকল, ঢালাই
রঙ: স্ব রঙ, রূপা বা অন্যদের
নীচের হিসাবে ঢালাই উপাদান কিছু স্পেসিফিকেশন:
1. রেলরোড স্লিপারের জন্য উত্পাদন ফিক্সিং টাই প্লেট রেলের উপর বা কংক্রিট স্লিপারের জন্য ব্যবহার
রেলওয়ে ঢালাই লোহা ব্যাকিং প্লেট হারিয়ে যাওয়া ফোম পদ্ধতি দ্বারা উত্পাদিত হয়, এবং একটি 60 কেজি মধ্যবর্তী ফ্রিকোয়েন্সি বৈদ্যুতিক চুল্লিতে গন্ধ হয়।ঢালা প্রক্রিয়া চলাকালীন, ভ্যাকুয়াম ডিগ্রী 0.03 MPa এ বজায় রাখা হয় এবং ঢালা তাপমাত্রা 1580 ° সে.এর রাসায়নিক গঠন w হল: 0.46%C, 0.23%Si, 0.59%Mn, 0.015%S, 0.024%P।কাস্টিং বক্স করা হয় পরে, এটি গুলি বিস্ফোরিত এবং তারপর annealed হয়.তাপ চিকিত্সা প্রক্রিয়া হল: গরম করার তাপমাত্রা 850℃;ধারণের সময় 2 ঘন্টা, চুল্লির সাথে ঘরের তাপমাত্রায় শীতল করা (মোট 12 ঘন্টা)।
2. লোহার প্যাডের ফ্র্যাকচারের সাংগঠনিক বিশ্লেষণ ই এম হট ফোরজিং নকল কাস্টিং রেলওয়ে টাই প্লেট অফ রেল ফাস্টেনিং
শরীরের নমুনা করা হয়, এবং কাস্ট হিসাবে এবং তাপ-চিকিত্সা করা ঢালাই সরাসরি একটি তার কাটার মেশিন দিয়ে আলাদাভাবে কাটা হয়, এবং মাঝের অংশটি কেটে বেশ কয়েকটি 10mm×15mm ধাতব নমুনা তৈরি করা হয়।মেটালোগ্রাফিক অণুবীক্ষণ যন্ত্রের সাহায্যে ধাতব কাঠামো পর্যবেক্ষণ করুন।এটি অ্যাজ-কাস্ট মাইক্রোস্ট্রাকচার।এটি দেখা যায় যে আয়রন ব্যাকিং প্লেট ঢালাইয়ের হিসাবে-কাস্ট কাঠামো হল ফেরাইট + পার্লাইট + উইডম্যানস্টাটাইট।তাদের মধ্যে, Widmanstatite গঠন একটি অবিচ্ছিন্ন নেটওয়ার্ক, এবং acicular Widmanstatten একটি ছোট পরিমাণ স্ফটিক শস্য মধ্যে প্রসারিত।গবেষণার ফলাফলগুলি দেখায় যে যখন ঢালাই কার্বন ইস্পাতের কার্বন সামগ্রী 0.3% ছাড়িয়ে যায়, তখন শস্যগুলি মোটা হলে উইডম্যানস্ট্যাটেন গঠন উত্পাদিত হবে।উইডম্যানস্ট্যাটেন গঠনের গঠনকে প্রভাবিত করে এমন প্রধান কারণগুলির মধ্যে রয়েছে: অস্টেনাইট শস্যের আকার, শীতল করার হার এবং রাসায়নিক গঠন।এই Widmanstatten গঠন ভঙ্গুর.অতএব, ব্যাকিং প্লেট ঢালাইয়ের প্রভাব প্রতিরোধ ক্ষমতা উন্নত করার জন্য, তাপ চিকিত্সার স্বাভাবিককরণ বা অ্যানিলিং দ্বারা এটি অবশ্যই নির্মূল করা উচিত।কারখানাটি মূলত অ্যানিলিং হিট ট্রিটমেন্ট ব্যবহার করত, যা অ্যানিলিং ট্রিটমেন্টের পরে ব্যাকিং প্লেট কাস্টিংয়ের মাইক্রোস্ট্রাকচার এবং সেখানে প্রচুর পরিমাণে ল্যাথ-আকৃতির উইডম্যানস্টাটাইট রয়েছে।এটি বিচার করা যেতে পারে যে অ্যানিলিং চিকিত্সা প্রচুর পরিমাণে ল্যাথ-আকৃতির উইডম্যানস্টাটাইটকে নির্মূল করেনি।ফলস্বরূপ, প্রচুর পরিমাণে ল্যাথ-আকৃতির উইডম্যানাইটের অস্তিত্বের কারণে ব্যাকিং প্লেট ঢালাই ভেঙে যায় যখন অ্যানিল করার পরে প্রভাব পড়ে।অ্যানিলিং সরঞ্জামগুলির যত্ন সহকারে পরিদর্শন করার পরে, এটি পাওয়া গেছে যে অ্যানিলিং ফার্নেসের দরজার সিল করার কার্যকারিতা খারাপ ছিল এবং অ্যানিলিং চুল্লির তাপমাত্রা নিয়ন্ত্রণ যন্ত্রটি ক্ষতিগ্রস্থ হয়েছিল।প্রক্রিয়া প্রয়োজনীয়তা.
3. লোহার প্যাড উৎপাদন প্রক্রিয়ার উন্নতি OEM হট ফোরজিং নকল কাস্টিং রেলওয়ে টাই প্লেট অফ রেল ফাস্টেনিং
উপরের বিশ্লেষণের ফলাফলের উপর ভিত্তি করে, উন্নতির ব্যবস্থাগুলি প্রস্তাব করা হয়েছে: অ্যানিলিং সরঞ্জামগুলি পুনরায় মেরামত করুন, অ্যানিলিং ফার্নেস দরজার সিল করার কার্যকারিতা উন্নত করুন এবং চুল্লির তাপমাত্রা প্রক্রিয়ার প্রয়োজনীয়তাগুলি পূরণ করে তা নিশ্চিত করুন৷সংশোধনের পরে, মূল অ্যানিলিং প্রক্রিয়াটি এখনও প্রয়োগ করা হয় এবং অযোগ্য ঢালাইগুলি পুনরায় উত্তপ্ত করা হয়।মেটালোগ্রাফিক পরিদর্শনের পরে, এটি পাওয়া যায় যে অ্যানিলিং ট্রিটমেন্টের পরে লোহার প্যাড ঢালাইয়ে আর প্রচুর পরিমাণে ল্যাথ-সদৃশ উইডম্যানস্টাটাইট থাকে না।ইমপ্যাক্ট পরীক্ষার ফলাফল দেখায় যে প্রভাবের শিকার হলে ফ্র্যাকচারের প্রবণ কোন মানের সমস্যা আর নেই।টুকরাটির সরল কাঠামোর কারণে, প্রক্রিয়াটিকে সহজ করার জন্য, উত্পাদন চক্রকে সংক্ষিপ্ত করতে, উত্পাদন দক্ষতা উন্নত করতে এবং খরচ কমাতে, ঢালাইয়ের আকৃতি এবং কাঠামোগত বৈশিষ্ট্য অনুসারে, স্বাভাবিককরণ প্রক্রিয়া গৃহীত হয়।স্পেসিফিকেশন নিম্নরূপ: গরম করার তাপমাত্রা 850 ℃;ধারণ করার সময় 1 ঘন্টা, ঘরের তাপমাত্রায় বায়ু শীতল করা।কারখানাটি স্বাভাবিককরণ প্রক্রিয়া গ্রহণ করার পরে, লোহার ব্যাকিং প্লেট ঢালাই একই প্রভাবের অধীনে ভাঙেনি।উত্পাদন চক্র সংক্ষিপ্ত হয়, উত্পাদন দক্ষতা উন্নত হয়, এবং খরচ হ্রাস করা হয়।

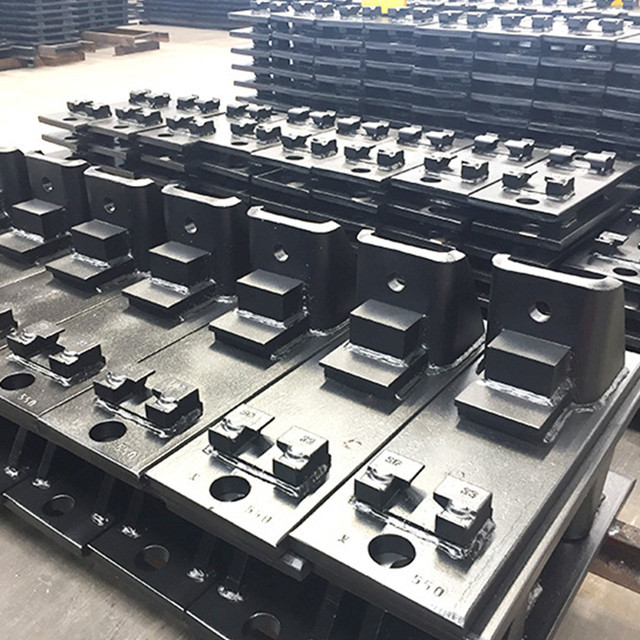

কিংরাইল বিভিন্ন টাই প্লেট সরবরাহে বিশেষায়িতUIC,54kg,60kg,RE115-119,RE132-136,BS75A,80A,90A100A স্টিল রেল, ইত্যাদির জন্য উপযুক্ত।
Kingrail দ্বারা সরবরাহকৃত অন্যান্য পণ্য:
রেল গাড়ির অতিরিক্ত জিনিসপত্র: চাকা, এক্সেল, বিয়ারিং, গিয়ার, কাপলার ইত্যাদি
রেলওয়ে ট্র্যাক উপকরণ: টাই প্লেট, ফিশপ্লেট, স্ক্রু স্পাইক, বোল্ট এবং নাট, ইস্পাত রেল এবং আনুষাঙ্গিক, জয়েন্ট বার, গেজ রড, ইত্যাদি
1.রেলওয়ে ফিশপ্লেট / জয়েন্ট বার / স্প্লাইস বার
1) প্রকার: 90ARA,100RE,115RE,132RE উত্তর আমেরিকা বাজারের জয়েন্ট বার সমর্থন করে।
UIC50, UIC54, UIC60 ইউরোপ, এশিয়া এবং আফ্রিকা ফিশ প্লেট সমর্থন করে।
TJ45 থেকে;TJ57 দক্ষিণ আমেরিকার বাজারের স্প্লাইস বার সমর্থন করে।
BS60 থেকে;BS75;BS80A,BS90 ব্রিটিশ কমনওয়েলথ ফিশপ্লেট সমর্থন করে।
2) কাঁচামাল: 45#, 50#, B7, ইত্যাদি।
3) পৃষ্ঠ: প্রাকৃতিক বা পেইন্ট।
2.রেলওয়ে রেল বেসপ্লেট/রেল স্টিল প্লেট
1) প্রকার: 100RE,115RE,132RE,136RE,90ARA-A,UIC50,UIC54,UIC60,TJ45,TJ57,BS69,BS75,BS80A,BS90 রেল ইত্যাদির জন্য।
2) কাঁচামাল: 45#, QT400-15, QT450-10.QT500-7।
৩)প্রক্রিয়া: ফরজিং, কাস্টিং, রোলড।
4) পৃষ্ঠ: প্রাকৃতিক, তেল, ইত্যাদি।
3.স্ক্রু স্পাইক/স্লিপার স্ক্রু/রেলওয়ে রেল ফাস্টেনার
1) প্রকার: Ss সিরিজ স্কোয়ার স্পাইক Ss1/130 থেকে Ss25/165 এবং BS স্কয়ার স্পাইক, টুইস্টেড স্পাইক, 70 টাইপ স্পাইক ইত্যাদি।
2) কাঁচামাল: Q235, 45#, 55#,55Q, ইত্যাদি।
3) গ্রেড: 4.6, 4.8,5.6, 8.8।
4) পৃষ্ঠ: প্রাকৃতিক (তেল), কালো রং, দস্তা, ইত্যাদি
4.ডগ স্পাইক/রেলরোড স্পাইক/ট্র্যাক স্পাইক
1) প্রকার: 5/8×6''9/16×5-1/2'',3/8×3-1/2'',1/2×3-1/2'',16×16 ×165,15.9×139.7; ইত্যাদি
2) কাঁচামাল: Q235, 55#, 45#, 40Mn2, 20MnSi; ইত্যাদি।
3) গ্রেড: 4.6 4.8 5.6 6.8 10.9 12.9।
4) পৃষ্ঠ: প্রাকৃতিক, কালো, দস্তা;ইত্যাদি
5.রেল ক্লিপ/ই ক্লিপ/ফাস্ট ক্লিপ/এসকেএল ক্লিপ/প্যান্ড্রোল ক্লিপ
1) প্রকার: E1609,E1809,E1817,E2055,E2056,E2009,E2001,E2006,PR401,PR309,ইত্যাদি।
2) কাঁচামাল: 60Si2MnA, 38Si7, ইত্যাদি।
3) পৃষ্ঠ: প্রাকৃতিক (তেল);কালো পেইন্ট;রঙ পেইন্ট;দস্তা;ইত্যাদি
6.ফিশটেল বোল্ট/ জয়েন্ট বার বোল্ট/ ফিশবোল্ট
1) প্রকার: 115RE থেকে;132RE জয়েন্ট বার মার্কিন-তৈরি AREMA ট্র্যাক বোল্ট সমর্থন করে;
UIC54 থেকে;UIC60 ফিশপ্লেট UIC ট্র্যাক বোল্ট এবং বর্গাকার বোল্ট সমর্থন করে;
BS60 থেকে;BS75 ফিশ প্লেট ইউরোপীয় স্ট্যান্ডার্ড ফিশ বোল্টের সাথে মিলে যায়।
TJ45 থেকে;দক্ষিণ আমেরিকার স্ট্যান্ডার্ড ফিশটেল বল্টকে সমর্থনকারী TJ57 স্প্লাইস বার।
রেলওয়ে বোল্ট: টি বোল্ট, HS26, HS32 সিরিজের টি বোল্ট, টার্নআউট, হেক্স বোল্ট, সাবওয়ে বোল্ট।
2) গ্রেড: 4.6, 4.8, 8.8, 9.8, 10.9, 12.9, ইত্যাদি।
3) উপাদান: Q235, 35#, 45#, 40Cr;ইত্যাদি
7.রাবার প্যাড/রেল প্যাডের নিচে/রাবার ক্রসিং প্লেট
1) প্রকার: R54 1435mm, R54 1067mm, R60 1435mm, ZW687, ZW700।
Pandrol সিরিজ #7, #8, #9, #11, #12, #13 নাইলন ইনসুলেটর।
2) কাঁচামাল: রাবার।
3) পৃষ্ঠ: প্রাকৃতিক।
8.ক্ল্যাম্প প্লেট/রেল ক্ল্যাম্প/অ্যাঙ্কর প্লেট
1) প্রকার: KPO1,KPO3, KOP06, 9116/08/29;9116/08/37;9216/08/40,9216/08/44, ইত্যাদি
2) কাঁচামাল: Q235.45#, ইত্যাদি।
3) পৃষ্ঠ: প্রাকৃতিক, কালো পেইন্ট, দস্তা, ইত্যাদি।
9.রেল কাঁধ
1) প্রকার: For90RE,100RE,115RE,136RE রেল, ইত্যাদি।
2) কাঁচামাল: QT400-15.QT450-10.QT500-7, ইত্যাদি।
3) সারফেস: প্রাকৃতিক।
10.ইস্পাত রেল টার্নআউট/রেল সুইচ
1) UIC54,UIC60,54E1,60E1,115RE, 132RE, BS80A, রেলওয়ে রেলে ব্যবহৃত।
2) স্পেসিফিকেশন: UIC54,UIC60,115RE, 132RE, 100RE,BS80A,60E1,54E1।
3) কাঁচামাল:উচ্চ ম্যাঙ্গানিজ ইস্পাত
