1600mm 1676mm রেল ট্র্যাক পরিমাপের সরঞ্জাম, ডিজিটাল ট্র্যাক গেজ অ্যালয় উপাদান

এর ভূমিকা600 মিমি, 750 মিমি, 762 মিমি, 900 মিমি, 1000 মিমি, 1067 মিমি, 1435 মিমি 1520 মিমি, 1600 মিমি, 1676 মিমি ডিজিটাল ট্র্যাক গেজ

গেজ রুলার হল একটি বিশেষ পরিমাপ যন্ত্র যা রেললাইনের দুটি স্টিলের রেলের মধ্যে গেজ পরিমাপ করতে ব্যবহৃত হয়।রেল গেজের বৈশিষ্ট্য হল যে রুলার রড একটি কাঠের শাসক রড এবং একটি ধাতু শাসক রড একটি ভাঁজ প্রক্রিয়ার মাধ্যমে গঠিত এবং দুটি শাসক একটি যৌগিক রড শাসক গঠন করে।
গেজ শাসক একটি ন্যারো-গেজ ট্র্যাক সনাক্তকরণ ডিভাইস।এর গঠন একটি শাসক বডি, একটি স্কেল শাসক এবং শাসক শরীরের উপর একটি মুক্ত ফ্রেম নিয়ে গঠিত।শাসক বডি একটি বর্গাকার নলের আকারে একটি ডুপ্লেক্স প্রোফাইল কাঠামো।এটি বাইরের দিকে প্রসারিত, এবং বাইরের প্রান্তের ভিতরের দিকে একটি স্লট আছে।স্লটে স্টেইনলেস স্টীল স্কেল ঢোকান, এবং তারপর শেষে একটি পিন দিয়ে এটি ঠিক করুন।স্কেল শরীরের মাঝখানে একটি বিনামূল্যে ফ্রেম আছে.পাশের প্লেটে অ্যাডজাস্টমেন্ট বোল্ট স্থির করা আছে, ক্রস প্লেট এবং মাপার হেড রুলার বডির শেষে ইনস্টল করা আছে এবং পুরো গেজ শাসকের একটি টি-আকৃতির কাঠামো রয়েছে।

600mm,750mm,762mm,900mm,1000mm,1067mm,1435mm1520mm,1600mm,1676mm ডিজিটাল ট্র্যাক গেজের সম্পত্তি

গেজের কাজ
গেজ গেজের পরিমাপ বাস্তবায়ন পদ্ধতির পরিপ্রেক্ষিতে, গেজ গেজের ফাংশন দুটি ভাগে বিভক্ত: একটি হল পার্শ্বীয় দৈর্ঘ্য পরিমাপ, যার মধ্যে গেজ, পরিদর্শন ব্যবধান এবং ব্যাক গার্ড দূরত্ব রয়েছে।এই তিনটি পরামিতি পরস্পর সম্পর্কযুক্ত এবং পারস্পরিক সীমাবদ্ধ।বর্তমান মান ট্রান্সমিশন পদ্ধতি অনুযায়ী, পরিমাপ ত্রুটি ধীরে ধীরে পরিদর্শন ব্যবধান থেকে গেজ থেকে বৃদ্ধি পায়, এবং তারপর ব্যাক গার্ডের দূরত্ব পর্যন্ত;দ্বিতীয়টি হ'ল অনুভূমিক এবং সুপার হাই সহ উল্লম্ব উচ্চতা পরিমাপ, রেখার স্থির জ্যামিতিক পরামিতি হিসাবে, দুটি মূলত অর্থে আলাদা, অনুভূমিকটি জ্যামিতিক সহনশীলতার বিভাগের অন্তর্গত (সমান্তরালতা বা প্রবণতার সমতুল্য), এবং অতি উচ্চতা মাত্রিক সহনশীলতার বিভাগের অন্তর্গত (লাইনের দুটি রেলের মধ্যে প্রাক-পরিমাপের সাথে)।এটি উচ্চতার পার্থক্যের সাথে সম্পর্কিত)।গেজ শাসকের জন্য, এটি পরিমাপ নীতি এবং পরিমাপ পদ্ধতি থেকে আলাদা করা হয় না।এটি সাধারণত বিশ্বাস করা হয় যে স্তরটি ছোট অতি উচ্চতাকে বোঝায় (শূন্য অতি উচ্চতা সহ), এবং কখনও কখনও দুটির পদগুলি বিনিময়যোগ্যভাবে ব্যবহৃত হয়।এর কারণ রেখা পরিমাপে, সরলরেখা বিভাগটি প্রধানত স্তরের উপর ফোকাস করে, এবং বক্ররেখা বিভাগটি প্রধানত উচ্চ উচ্চতায় ফোকাস করে, এবং এটি একই পরিমাপক যন্ত্রের সাথে একই পরিমাপ ইউনিট দ্বারা উপলব্ধি করা হয়, যা একতার বিভ্রম সৃষ্টি করে (বা পরিভাষার পুনরাবৃত্তি)।
গেজের গুরুত্ব
গেজ, লেভেল এবং সুপারলিভেশন হল রেল লাইনের মৌলিক জ্যামিতিক পরামিতি, এবং তাদের ভালো-মন্দ সরাসরি রেলওয়ে ট্রেনের চলমান নিরাপত্তার সাথে সম্পর্কিত।একটি গুরুত্বপূর্ণ রেলওয়ে-নির্দিষ্ট পরিমাপ যন্ত্র হিসাবে যা লাইন রক্ষণাবেক্ষণ এবং নির্মাণের জন্য সরাসরি প্রযুক্তিগত ভিত্তি প্রদান করে, রেলওয়ে গেজ শাসক প্রধানত এই জ্যামিতিক পরামিতিগুলির স্ট্যাটিক পরিমাপের জন্য ব্যবহৃত হয়।অতি-উচ্চ পরিমাপের ফলাফল পরোক্ষভাবে বিকৃতির পরিমাপ উপলব্ধি করে (সাধারণত "ত্রিভুজ পিট" নামে পরিচিত) [১]।
রেললাইনের প্রযুক্তিগত প্রয়োজনীয়তার উন্নতির সাথে, বিশেষ করে বিদ্যমান লাইনগুলির দ্রুত পুনর্গঠন এবং যাত্রী নিবেদিত লাইনগুলির নির্মাণ প্রক্রিয়ার ক্রমাগত ত্বরণ, গেজ গেজের স্থিতিশীল এবং উচ্চ প্রযুক্তিগত প্রয়োজনীয়তা এবং দৈনিক যাচাইকরণ নিশ্চিত করার জন্য গেজ গেজের গুণমান, গেজ শক্তিশালী করুন এটি শাসকের দৈনন্দিন ব্যবহার পরিচালনা করার জন্য আরও বেশি প্রয়োজনীয়।
ট্র্যাক গেজের পরিবেশগত অভিযোজনযোগ্যতা
গেজ গেজের কাজের অবস্থা খুবই খারাপ।ব্যবহারের প্রয়োজনীয়তাগুলি পূরণ করার জন্য, গেজ গেজের নকশায় নিম্নলিখিত বিষয়গুলিতেও মনোযোগ দেওয়া উচিত: (1) গ্রেড 0 এবং 1 গেজ গেজগুলিকে গেজ, পরিদর্শনের ব্যবধান এবং ব্যাক গার্ড দূরত্বের সাথে মোকাবিলা করা উচিত।প্রদর্শন মান স্বয়ংক্রিয়ভাবে ক্ষতিপূরণ এবং প্রকৃত পরিবেষ্টিত তাপমাত্রা অনুযায়ী সংশোধন করা হয়;(2) ডিসপ্লে মানের পরিবর্তনশীলতা, ডিসপ্লে টাইম, ওয়ার্কিং ভোল্টেজ এবং ডিজিটাল গেজ গেজের ব্যাটারির ক্ষমতা সাইটের প্রকৃত পরিস্থিতির সাথে মানিয়ে নেওয়া উচিত;(3) উচ্চ তাপমাত্রা, নিম্ন তাপমাত্রা, ধ্রুবক আর্দ্রতা এবং তাপ, ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য, বৃষ্টি এবং অন্যান্য স্বাভাবিক অবস্থায় স্বাভাবিকভাবে কাজ করতে সক্ষম হওয়া উচিত;(4) অস্বাভাবিক প্রতিকূল অবস্থা যেমন ড্রপ, কম্পন সহ্য করতে পারে;(5) নিশ্চিত করুন যে ঘন ঘন পারস্পরিক কাজের অবস্থার অধীনে, গেজ গঠন এবং পরিমাপ কর্মক্ষমতা স্থির রাখা উচিত।এই প্রয়োজনীয়তা, এটা প্রাসঙ্গিক মান স্পষ্ট প্রয়োজনীয়তা করা প্রয়োজন.নির্দিষ্ট ব্যবহারকারীদের অন্যান্য বিশেষ প্রয়োজনীয়তার জন্য, তারা ক্রয় এবং বিক্রয় চুক্তিতে সম্মত হতে পারে।
গেজ গেজের দৈনিক রক্ষণাবেক্ষণ ও রক্ষণাবেক্ষণ
স্বাভাবিক রক্ষণাবেক্ষণ ছাড়াও, নিম্নলিখিত 4 পয়েন্টগুলিতে বিশেষ মনোযোগ দেওয়া উচিত।
(1) ডায়াল সূচক সহ গেজ গেজ ক্যালিব্রেটর ক্রমাঙ্কনের কাজটি সম্পূর্ণ করার পরে, গেজের চলমান প্রোবটি উপযুক্ত অবস্থানে সামঞ্জস্য করা উচিত, এবং ডায়াল সূচক প্রোবটি সম্পূর্ণরূপে ছেড়ে দেওয়া উচিত, যাতে ডায়াল সূচকের ভারসাম্য স্প্রিং হয়। সম্পূর্ণরূপে অবস্থানে।চাপহীন অবস্থা।
(2) যাচাইকরণের কাজ শেষ হওয়ার পরে, স্টোরেজের জন্য কাজের গেজটি উল্লম্বভাবে ঝুলানো উচিত।গেজ অনুভূমিকভাবে স্থাপন করা হলে, স্ব-ওজন বিকৃতি বিবেচনা করা উচিত, এবং একটি যুক্তিসঙ্গত সমর্থন অবস্থান নির্বাচন করা উচিত।
(3) সমর্থন অবস্থানের পছন্দ.গেজ একটি সরু রড, এবং এর দৈর্ঘ্যের প্রকৃত মান (1435±0.20) মিমি ব্যবহৃত হয়।অতএব, সমর্থন অবস্থান নির্বাচনের ক্ষেত্রে বেজিয়ার পয়েন্ট সমর্থন ব্যবহার করা উচিত, অর্থাৎ, সমর্থন অবস্থান a=0.2203L।সূত্রে, a হল সমর্থন অবস্থান, মিমি;L হল গেজের দৈর্ঘ্য, মিমি।
(4) ডিজিটাল ডিসপ্লে রুলার ব্যবহার করে ক্যালিব্রেটরের জন্য, যখন ডিজিটাল ডিসপ্লে রুলারটি পরিদর্শনের জন্য বিচ্ছিন্ন করা হয়, তখন ডিজিটাল ডিসপ্লে মিটার এবং রুলারটিকে আলাদা করা হবে না, তবে সীমার অংশের ক্ষতি এড়াতে সামগ্রিকভাবে বিচ্ছিন্ন করা উচিত।সংক্ষেপে, পরিমাপ কর্মীদের কঠোরভাবে যাচাইকরণ প্রক্রিয়ায় যাচাইকরণের পদ্ধতিগুলি প্রয়োগ করা উচিত, আন্তরিকতার সাথে অপারেশন পদ্ধতিগুলি সম্পাদন করা উচিত, যাচাইকরণের রেকর্ডগুলি পূরণ করার মানসম্মত করা উচিত এবং যাচাইকরণের শংসাপত্রটি সঠিকভাবে উপস্থাপন করা উচিত, যাতে মানটির সঠিক এবং নির্ভরযোগ্য সংক্রমণ নিশ্চিত করা যায়। [২]।
গেজ গেজের প্রযুক্তিগত অবস্থা বিশ্লেষণ এবং সম্পাদনা
ঐতিহ্যগত গেজের সীমাবদ্ধতা
প্রথাগত যান্ত্রিক গেজ গেজের নির্ভুলতা সূচক গেজ গেজের কাঠামো, ব্যবহারের শর্তাবলী, ব্যবহারকারীর পরিমাপ প্রযুক্তির স্তর, উত্পাদন স্তর এবং অন্যান্য কারণগুলির দ্বারা প্রভাবিত এবং সীমাবদ্ধ হয়, যদিও ঘরের তাপমাত্রায় পরিমাপের কার্যকারিতা পূরণ করতে পারে প্রাসঙ্গিক মান এবং মেট্রোলজিক্যাল প্রযুক্তিগত প্রবিধানের প্রয়োজনীয়তা, কিন্তু অন্যান্য পরিবেশগত অবস্থার অধীনে, এটি সম্পূর্ণরূপে নিশ্চিত করা যায় না যে প্রাসঙ্গিক প্রয়োজনীয়তাগুলি এখনও পূরণ করা হবে।বর্তমানে, সাধারণত ব্যবহৃত অ্যালুমিনিয়াম রুলার বডি (ওজনে হালকা, ক্ষেত্রের অবস্থার অধীনে একক-ব্যক্তি হাতে বহন করার জন্য উপযুক্ত), কারণ এর রৈখিক প্রসারণ সহগ স্লিপারদের থেকে বেশ ভিন্ন, এটি স্পষ্টতই ব্যবহারের পরিবেষ্টিত তাপমাত্রা দ্বারা প্রভাবিত হয়। .যখন তাপমাত্রার পার্থক্য (20°C) থাকে, তখন গেজ গেজের প্রসারণ এবং সংকোচনের পরিমাণ স্লিপারের প্রসারণ এবং সংকোচনের পরিমাণের চেয়ে বেশি হয় (স্লিপারের প্রসারণ এবং সংকোচনের পরিমাণটি প্রসারণ এবং সংকোচনের পরিমাণের সাথে সামঞ্জস্যপূর্ণ। লোকোমোটিভ এবং গাড়ির হুইলসেট), যাতে গেজের নির্দেশিত মান এই তাপমাত্রায় প্রকৃত গেজের মানের সমান হয়।অসামঞ্জস্যপূর্ণ, অতিরিক্ত ইঙ্গিত ত্রুটির ফলে।কঠোর অপারেটিং পরিবেশ সহ এলাকায়, প্রকৃত গেজ ত্রুটি এমনকি 0.8-1 মিমি পর্যন্ত পৌঁছায়।অতীতে লাইন রক্ষণাবেক্ষণের ম্যানেজমেন্ট ভ্যালুর (+4-2mm) জন্য এই প্রভাব কম তাৎপর্যপূর্ণ বলে মনে হয়, কিন্তু বর্তমান লাইন ম্যানেজমেন্ট ভ্যালু (+4-2mm) ±2mm, বিশেষ করে ব্যালাস্টলেস ট্র্যাকের ব্যবস্থাপনা মান (±) 1 মিমি), এই প্রভাব এবং এর নির্মূল ব্যবস্থাগুলিতে যথেষ্ট মনোযোগ দেওয়া প্রয়োজন।পরিমাপ পদ্ধতি, ব্যবহারের শর্ত, উৎপাদন প্রক্রিয়া, খরচ এবং অন্যান্য কারণের সীমাবদ্ধতার কারণে, গেজ গেজের অতি-উচ্চ পরিমাপকারী যন্ত্রটি শুধুমাত্র বিভিন্ন যান্ত্রিকের অতি-উচ্চ ইঙ্গিত মানের জন্য ±1.3 মিমি এর অনুমতিযোগ্য ত্রুটির প্রয়োজনীয়তা পূরণ করতে পারে। বর্তমানে গেজ গেজ।.গেজ গেজের অনিয়মিত ব্যবহার এবং অপারেশন (যেমন পজিশনিং এবং রিডিং) ব্যবহারের সময় বড় পরিমাপের ত্রুটির কারণ।
নতুন গেজ গেজের প্রধান প্রযুক্তিগত বৈশিষ্ট্য
ডিজিটাল ডিসপ্লে গেজের জন্ম উপরোক্ত সমস্যাগুলি সমাধান করার জন্য একটি নতুন উপায় উন্মুক্ত করেছে, যা প্রধানত নিম্নলিখিত দিকগুলিতে প্রতিফলিত হয়: প্রথমত, অতি-উচ্চ পরিমাপের প্রয়োজনীয়তা মেটাতে স্তর এবং অতি-উচ্চ পরিমাপের নির্ভুলতা উল্লেখযোগ্যভাবে উন্নত হয়েছে। গতি-বর্ধমান লাইন;গেজ পরিমাপের পরিবেষ্টিত তাপমাত্রার অতিরিক্ত ত্রুটি স্বয়ংক্রিয়ভাবে দূর করুন এবং গেজ পরিমাপের নির্ভুলতা উন্নত করুন;তৃতীয়ত, এটি সাধারণ পরিধান এবং টিয়ার অধীনে গেজ প্রোবের হার্ডওয়্যার প্রতিস্থাপন বা রক্ষণাবেক্ষণ উপলব্ধি করতে পারে এবং গেজ গেজের ব্যবহারের দক্ষতা এবং পরিষেবা জীবন উন্নত করতে পারে।

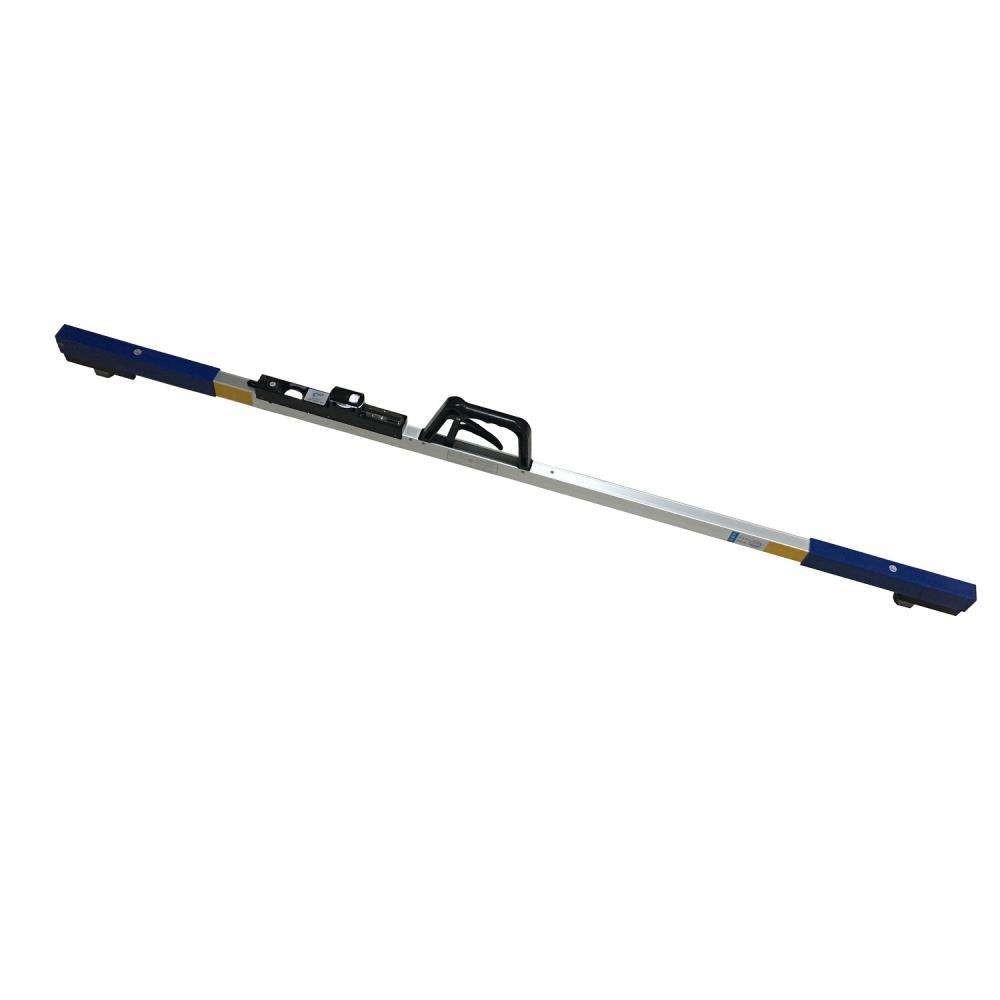

ডিজিটাল গেজ
ভূমিকা
ডিজিটাল গেজগুলি ডিজিট্যাল আকারে পরিমাপের ফলাফল প্রদর্শন করে, ভিজ্যুয়াল ত্রুটি এবং লাইনের মধ্যে আনুমানিক রিডিং উভয়ই সম্পূর্ণরূপে দূর করে।
ক্রমাগত পরিমাপের পরিবর্তে পরিমাপ পয়েন্টগুলির ম্যানুয়াল নির্বাচনের কারণে, রেল ফ্ল্যাশ, তেল দূষণ, মরিচা এবং অসম রেল ওয়েল্ডের মতো বাহ্যিক কারণগুলির দ্বারা সৃষ্ট পরিমাপের ফলাফলের অবিশ্বস্ততা এড়ানো হয়।
এই পণ্যটি 600 প্রকার, 900 প্রকার, 1435 প্রকারে বিভক্ত।
তাপমাত্রা সীমা
-30°C থেকে +60°C।
ব্যবহার করার সময়, শুধুমাত্র পাওয়ার সুইচ বোতাম টিপুন, যন্ত্রটি কোনো প্রশিক্ষণ ছাড়াই অবিলম্বে পরিমাপের ফলাফল প্রদর্শন করবে।
লাল আলো নির্গত ডিজিটাল টিউব পরিমাপের ফলাফল প্রদর্শন করে, পড়া সুবিধাজনক, ডেটা পরিষ্কার এবং স্বজ্ঞাত
অপারেটর একটি ডিসপ্লে উইন্ডো থেকে সমস্ত পরিমাপ ডেটা বাঁকানো ছাড়াই স্পষ্টভাবে দেখতে পারে, যা বিশেষত বিশিষ্ট হয় যখন যন্ত্রটি কম পরিবেষ্টিত আলোতে, রাতে, জরুরি পরিস্থিতিতে এবং টানেলে ব্যবহার করা হয়।
কার্যক্ষমতা
ডিজিটাল গেজ গেজ স্বয়ংক্রিয়ভাবে সমস্ত ডেটার পরিমাপ সম্পূর্ণ করে, ডিগ্রী চাকা সামঞ্জস্য করার জন্য নিচের দিকে বাঁকানোর প্রয়োজনীয়তা সম্পূর্ণভাবে দূর করে, লেভেল বাবলের শূন্য অবস্থান সারিবদ্ধ করে, অতি-উচ্চ স্কেলটি দেখুন এবং তারপর ম্যাগনিফাইং থেকে লাইনটি সংশোধন করে। যান্ত্রিক গেজ গেজ ব্যবহার করার সময় গ্লাস।উপরের দিক থেকে গেজ স্কেল দেখার ক্লান্তিকর অপারেশন পদ্ধতি অপারেটরের শ্রমের তীব্রতা হ্রাস করে, পরিমাপের সময়কে ছোট করে এবং অপারেশন দক্ষতা উন্নত করে।সরলরেখার পরিমাপ কার্যক্ষমতা 40% বৃদ্ধি করে, বক্ররেখা পরিমাপ কার্যক্ষমতা 60% বৃদ্ধি করে এবং টানেলে বক্ররেখা পরিমাপ কার্যক্ষমতা দ্বিগুণেরও বেশি বৃদ্ধি করে।
জাতীয় মান নির্ধারণ করে যে শাসক একটি শক্তিশালী পরিদর্শন ডিভাইস, এবং পরিদর্শন সময়কাল তিন মাস।একজন শাসকের জন্য 11টি পরিদর্শন আইটেম আছে।এই 11টি কাজের মধ্যে, সবচেয়ে সময়সাপেক্ষ এবং শ্রমসাধ্য কাজটি প্রধানত যান্ত্রিক চিহ্নিতকরণ পদ্ধতিতে মনোনিবেশ করা হয়।মেরামত এবং প্রতিস্থাপন, স্ট্যান্ডার্ডের চেয়ে বেশি প্রোব পরিধানের প্রতিস্থাপন, গেজ স্কেল চিহ্নিতকরণ, স্কেল চাকা চিহ্নিতকরণ, ম্যাগনিফাইং গ্লাসটি অস্পষ্ট হওয়ার চিকিত্সা, স্কেল চাকাটির যান্ত্রিক ঘূর্ণন অনমনীয় হওয়ায় মেরামত, এবং স্তরের বুদবুদের শূন্য অবস্থানের সঠিকতার সমন্বয় ইত্যাদি।যেহেতু এই কাজগুলি যান্ত্রিক পরিধান এবং বিকৃতির কারণে হয়, তাই রক্ষণাবেক্ষণ এবং যাচাই করা খুব কঠিন।ডিজিটাল গেজ শাসক সম্পূর্ণরূপে যান্ত্রিক খোদাই পরিমাপ প্রক্রিয়া বাতিল করে, তাই রক্ষণাবেক্ষণ এবং যাচাইকরণের কাজ অনেক কমে গেছে, এবং 11টি যাচাইকরণের কাজ 7 এ কমে গেছে। বর্তমানে, একটি ডিজিটাল গেজ শাসক ক্যালিব্রেট করতে মাত্র 5 মিনিট সময় লাগে, এবং কাজের দক্ষতা প্রায় 40% দ্বারা উন্নত হয়।বার
কারণ ডিজিটাল গেজ শাসক সম্পূর্ণরূপে যান্ত্রিক খোদাই পরিমাপ প্রক্রিয়া বাতিল করে।অতএব, যান্ত্রিক রেটিকল পরিমাপ প্রক্রিয়ার অংশগুলি প্রতিস্থাপনের খরচ সম্পূর্ণরূপে বাদ দেওয়া হয়।

600mm,750mm,762mm,900mm,1000mm,1067mm,1435mm1520mm,1600mm,1676mm ডিজিটাল ট্র্যাক গেজের সুবিধা



* 1 বড় OLED ডিসপ্লে: বিশেষ করে দিনের বাইরে এবং অন্ধকার রাতের জন্য উপযুক্ত
* 2 দ্রুত ক্রমাঙ্কন অপারেশন: সহজ পরিমাপ প্রক্রিয়া
* 3 বড় ক্ষমতার ব্যাটারি: দীর্ঘ স্ট্যান্ডবাই সময়
* 4 সুনির্দিষ্ট ডিজিটাল পরিমাপ: দীর্ঘমেয়াদী স্থিতিশীলতা রাখুন
* 5 তাপমাত্রা ক্ষতিপূরণ: কাজের তাপমাত্রা -30~+55℃
* 6 উত্তাপ নকশা
* 7 অ্যান্টি-ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ
* 8 জলরোধী: বৃষ্টির দিনে ব্যবহার করা যেতে পারে
* 9 পাওয়ার সেভিং ফাংশন: 15 মিনিটের মধ্যে কোনও অপারেশন নেই, সিস্টেমটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।
* 10 ব্লুটুথ ডেটা ট্রান্সফার এবং মেসঅ্যাপ সফ্টওয়্যার ফাংশন (বিকল্প)
* 11 অন-ডিমান্ড কাস্টমাইজড সাপ্লাই
* 12 স্বয়ংক্রিয় রিডিং ফাংশন
